一种旋转型茶油生产用有效成份提取过滤装置【授权实用新型】

本实用新型公开了一种旋转型茶油生产用有效成份提取过滤装置，包括茶油提取箱和滤筒，所述茶油提取装置的两侧分别开设有圆槽，所述圆槽内分别安装有密封轴承，所述滤筒的两侧分别安装在密封轴承的内圈内，所述滤筒通过驱动件驱动，所述茶油提取箱的侧壁上开设有出油端。该旋转型茶油生产用有效成份提取过滤装置，滤筒转动使进入的茶油与其内部含有的茶籽壳和悬浮物过滤，并将提取出的油排进茶油提取箱内，且定期使则滤筒停止，则电动推杆的输出端带动弧形板向下移动，弧形板的带动清理针扎进滤筒八分之一面积上的孔内，对堵塞部分进行清理，且随着滤筒缓慢转动，则清理针对滤筒上的孔清理八次，完全清理完滤筒。

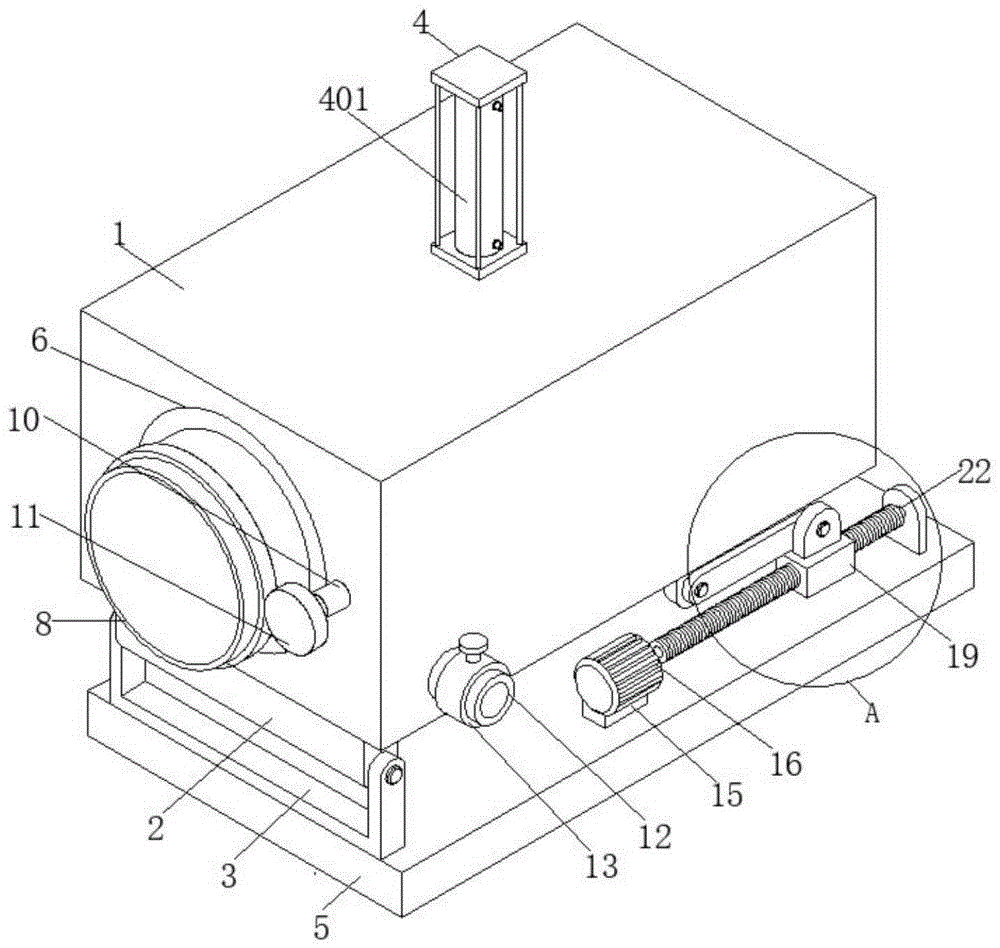

一种旋转型茶油生产用有效成份提取过滤装置，包括茶油提取箱(1)和滤筒(8)，其特征在于：所述茶油提取箱(1)的两侧分别开设有圆槽(6)，所述圆槽(6)内分别安装有密封轴承(7)，所述滤筒(8)的两侧分别安装在密封轴承(7)的内圈内，所述滤筒(8)通过驱动件驱动，所述茶油提取箱(1)的侧壁上开设有出油端；所述茶油提取箱(1)上安装有清理装置(4)，所述清理装置(4)包括电动推杆(401)、弧形板(402)和清理针(403)；所述电动推杆(401)安装在茶油提取箱(1)上，所述茶油提取箱(1)上开设有竖孔，所述电动推杆(401)的输出端穿过竖孔，所述弧形板(402)安装在电动推杆(401)的输出端上，所述清理针(403)安装在弧形板(402)上。

申请号：CN202321774961.9

授权公告号：CN220450134U

授权公告日：2024.02.06

发明人：熊伟  吴磊  韩晓丹  王慧宾  胡居吾

当前权利人：江西省科学院应用化学研究所
